Taller Kubernetes: Trabajando con Services

2023, Feb 05

Ejercicio 1: Despliegue y acceso de la aplicación GuestBook

Una vez que tenemos creado el despliegue de la aplicación GuestBook, que realizamos en el anterior taller, vamos a crear los Services correspondientes para acceder a ella:

Service para acceder a la aplicación:

Vamos a crear un Service que nos va a permitir acceder a la aplicación GuestBook desde el exterior, para ello crea un fichero yaml con la definición del Service a partir de la siguiente plantilla:

apiVersion: v1
kind: Service
metadata:
  name: guestbook
  labels:
    app: guestbook
    tier: frontend
spec:
    type:
    ports:
    - port:
      targetPort:
    selector:
        app: guestbook
        tier: frontend

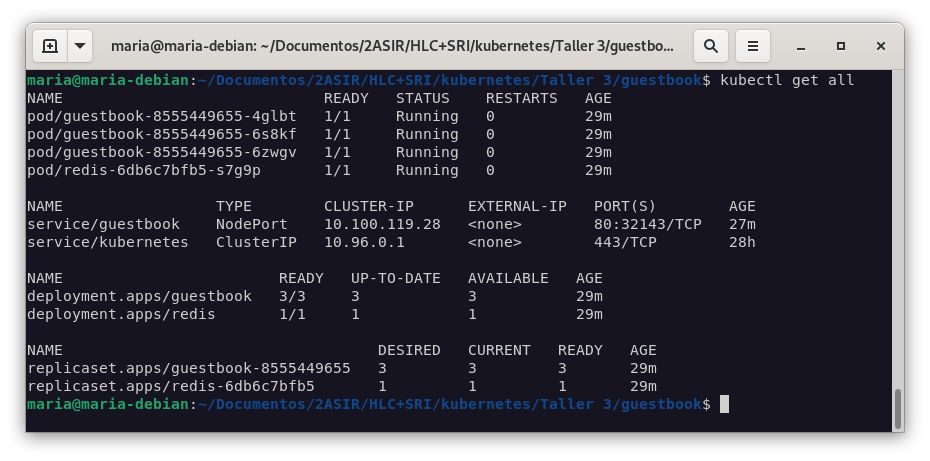

Lanzamos el servicio con el comando kubectl create -f guestbook-service.yaml y comprobamos que se ha creado correctamente con el comando kubectl get all.

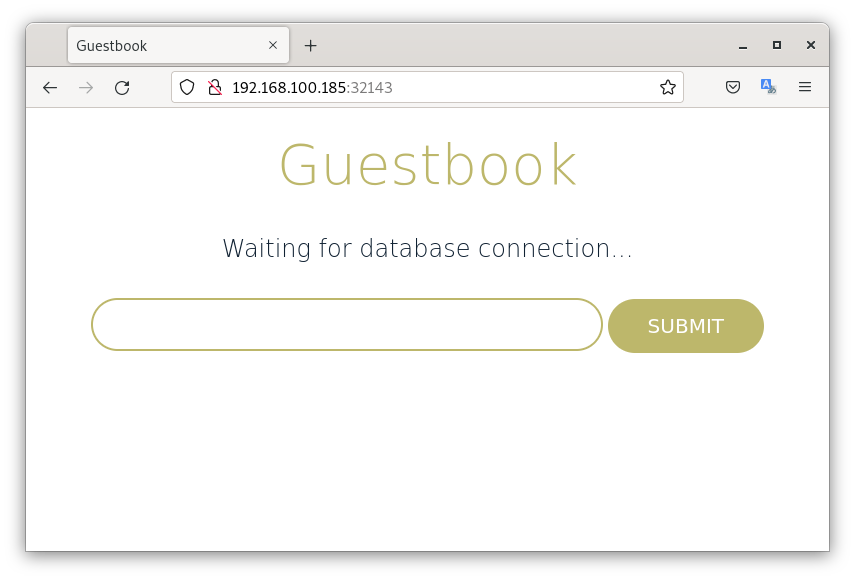

Accedemos a la ip del nodo master y al puerto asignado desde un navegador web para ver la aplicación.

Pero claro, no funciona, ¿por qué? Porque la aplicación guestbook necesita conectarse a la base de datos redis, y no la encuentra. Para ello vamos a crear el Service para acceder a la base de datos. De esta forma, conectaremos el frontend con el backend, donde este último será de tipo ClusterIP.

Service para acceder a la base de datos:

A continuación vamos a crear el Service para acceder a la base de datos. Vamos a crear el fichero yaml. Tenemos que poner el tipo del Service, el puerto del servicio será el 6379 y el nombre del puerto de la base de datos que hemos asignado en el Deployment es redis-server. Nota: No cambies el nombre del Service, ya que la aplicación guestbook va a acceder por defecto a la base de datos usando el nombre redis.

Para ello, realizaremos lo siguientes pasos:

Elaboramos el fichero yaml con la definición del Service, y lo creamos.

    apiVersion: v1
    kind: Service
    metadata:
      name: redis
      labels:
        app: redis
        tier: backend
    spec:
      type: ClusterIP
      ports:
      - port: 6379
        targetPort: redis-server
      selector:
        app: redis
        tier: backend

Y lo creamos.

    kubectl create -f redis-service.yaml

Listamos los servicios para comprobar que se ha creado correctamente.

    kubectl get all

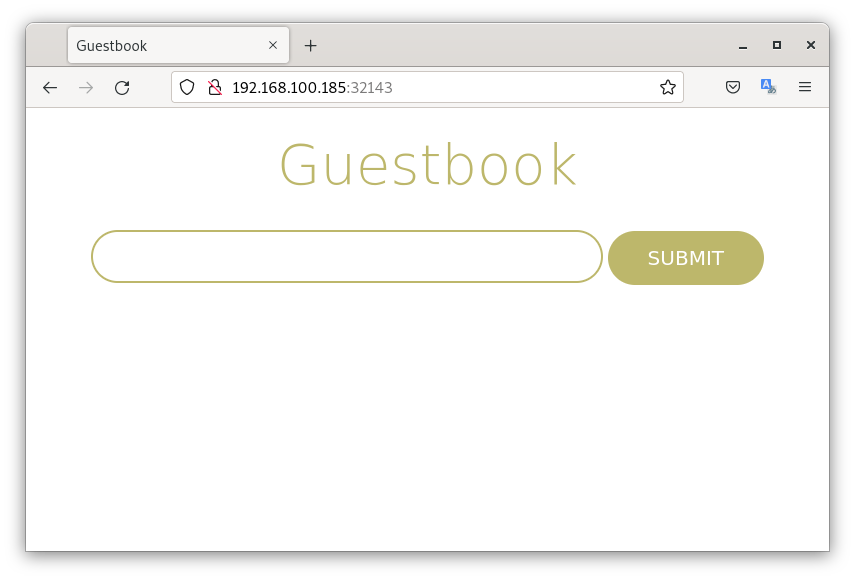

Accederemos a la ip del nodo master y al puerto asignado desde un navegador web para ver la aplicación.

¡EY! ¡Ya funciona! Pero claro, no es muy cómodo acceder a la aplicación usando la ip del nodo master y el puerto asignado. Para ello vamos a crear un Ingress que nos permita acceder a la aplicación usando un nombre del tipo www.mariajesus.org.

Acceso a la aplicación usando Ingress

Vamos a crear el fichero yaml de definición del recurso Ingress para acceder a la aplicación. Indicaremos un host del tipo www.mariajesus.org, también el nombre del Service que creamos para acceder a la aplicación guestbook y tendremos que tener en cuenta que el puerto de dicho servicio era el 80. Para ello realizaremos los siguientes pasos:

Activamos el addon ingress en minikube para instalar el Ingress Controller y creamos el recurso Ingress.

    minikube addons enable ingress

    apiVersion: networking.k8s.io/v1
    kind: Ingress
    metadata:
      name: guestbook
    spec:
      rules:
      - host: www.mariajesus.org
        http:
          paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: guestbook
                port:
                  number: 80

Creamos la definición del recurso Ingress con los datos sugeridos, y creamos el recurso Ingress.

    kubectl create -f guestbook-ingress.yaml

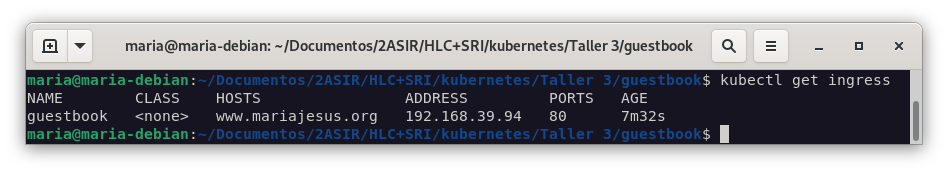

Y comprobamos que se ha creado correctamente.

    kubectl get all

Modificaremos el fichero /etc/hosts de nuestro ordenador para configurar la resolución estática.

    sudo nano /etc/hosts

Añadimos la siguiente línea al fichero:

    192.168.15.42 www.mariajesus.org

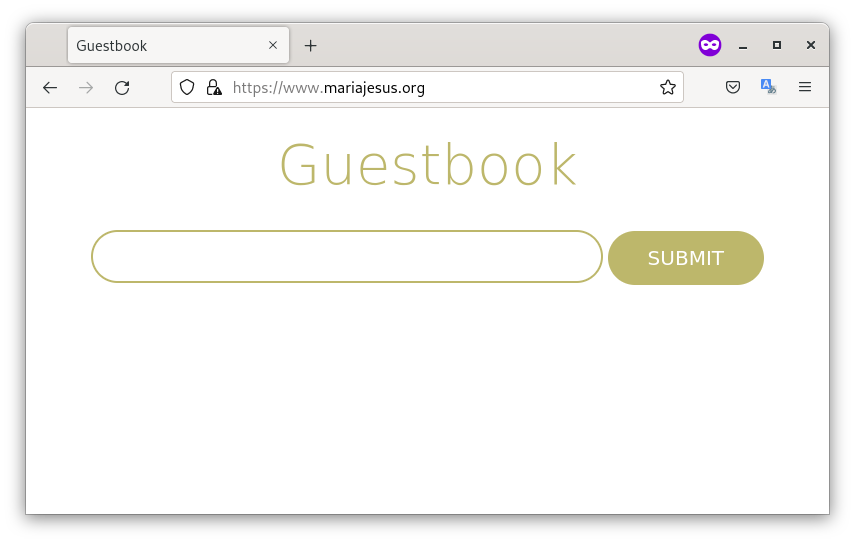

Accederemos a la aplicación usando el nombre que has asignado.

Para eliminarlo todo, ejecutamos el siguiente comando:

Ejercicio 2: Despliegue y acceso de la Aplicación Lets-Chat

¿Qué es Lets-Chat?

Lets-Chat es una aplicación de mensajería instantánea basada en Node.js y MongoDB. Es una aplicación de código abierto que se puede desplegar en cualquier entorno de forma sencilla. En este ejercicio vamos a desplegar Lets-Chat en Kubernetes.

Para realizar el despliegue y el acceso de la aplicación, deberemos tener en cuenta los siguientes aspectos:

La imagen docker que vamos a usar para el despliegue de Let’s Chat es sdelements/lets-chat y para desplegar mongoDB utilizaremos la imagen mongo. Nota: utiliza imagen mongo:4, Let’s Chat es una aplicación antigua y no funciona con las últimas versiones de mongo.
Al crear el despliegue de Let’s Chat podemos poner varias replicas, pero el despliegue de la base de datos, sólo creará una replica.
El puerto en el que responde la aplicación es el 8080. La base de datos utiliza el puerto 27017.
Vamos acceder desde el exterior a la aplicación. Sin embargo, no es necesario acceder desde el exterior a la base de datos.
El nombre del Service para acceder a la base de datos debe ser mongo ya que por defecto la aplicación va a conectar a la base de datos usando ese nombre.
Queremos acceder a la aplicación usando un nombre del tipo www.chat-mariajesus.org.

Tras tener todo esto en cuenta, vamos a utilizar como modelos los ficheros yaml de la actividad anterior, crea los ficheros necesarios para crear los recursos en tu cluster de Kubernetes para desplegar esta aplicación.

Creamos los ficheros encargados del despliegue de la aplicación Lets-Chat y de la base de datos.
Fichero del despliegue de la aplicación Lets-Chat.

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: letschat
      labels:
        name: letschat
    spec:
      replicas: 1
      selector:
        matchLabels:
          name: letschat
      template:
        metadata:
          labels:
            name: letschat
        spec:
          containers:
          - name: letschat
            image: sdelements/lets-chat
            ports:
              - name: http-server
                containerPort: 8080

Fichero del despliegue de la base de datos.

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: letschat
      labels:
        name: letschat
    spec:
      replicas: 1
      selector:
        matchLabels:
          name: letschat
      template:
        metadata:
          labels:
            name: letschat
        spec:
          containers:
          - name: letschat
            image: sdelements/lets-chat
            ports:
              - name: http-server
                containerPort: 8080

Levantamos los despliegues.

    kubectl create -f letschat-deployment.yaml
    kubectl create -f mongo-deployment.yaml

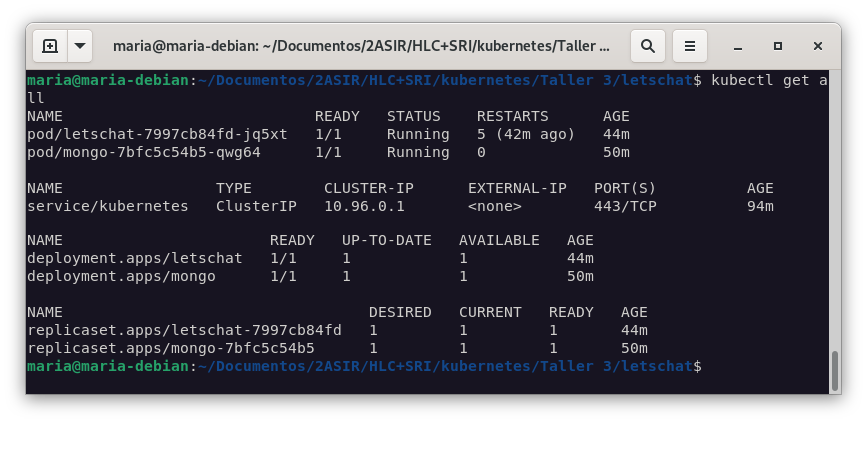

Comprobamos que se han creado correctamente.

    kubectl get all

Creamos los ficheros de servicios de Let’s Chat y de la base de datos.
Fichero del servicio de la base de datos.

    apiVersion: v1
    kind: Service
    metadata:
    name: mongo
    spec:
    ports:
    - name: mongo
        port: 27017
        targetPort: mongo
    selector:
        name: mongo

Fichero del servicio de LetsChat.

    apiVersion: v1
    kind: Service
    metadata:
    name: letschat
    spec:
    type: NodePort
    ports:
    - name: http
        port: 8080
        targetPort: http-server
    selector:
        name: letschat

Levantamos los servicios.

    kubectl create -f mongo-service.yaml
    kubectl create -f letschat-service.yaml

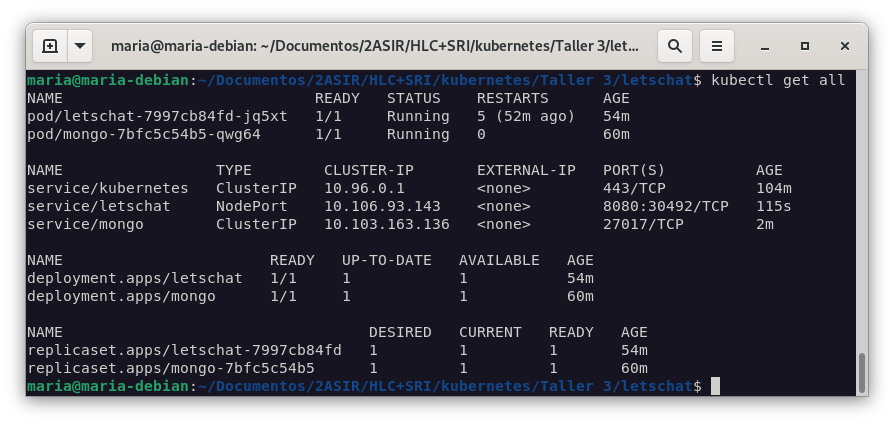

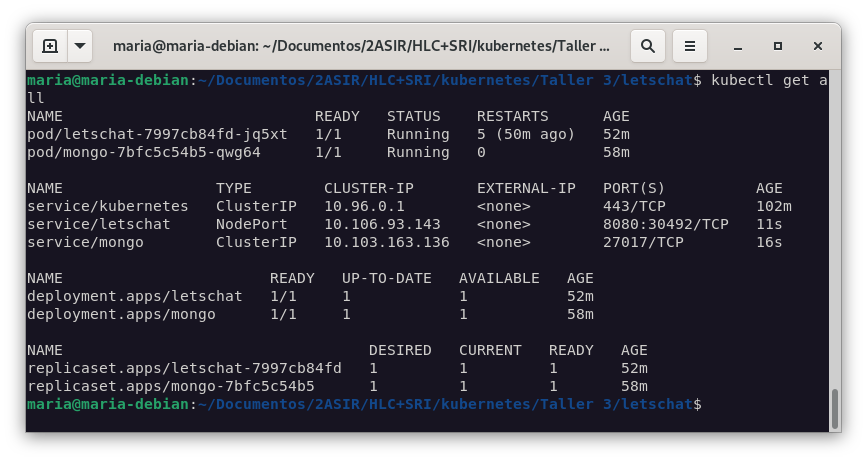

Comprobamos que se han creado correctamente.

    kubectl get all

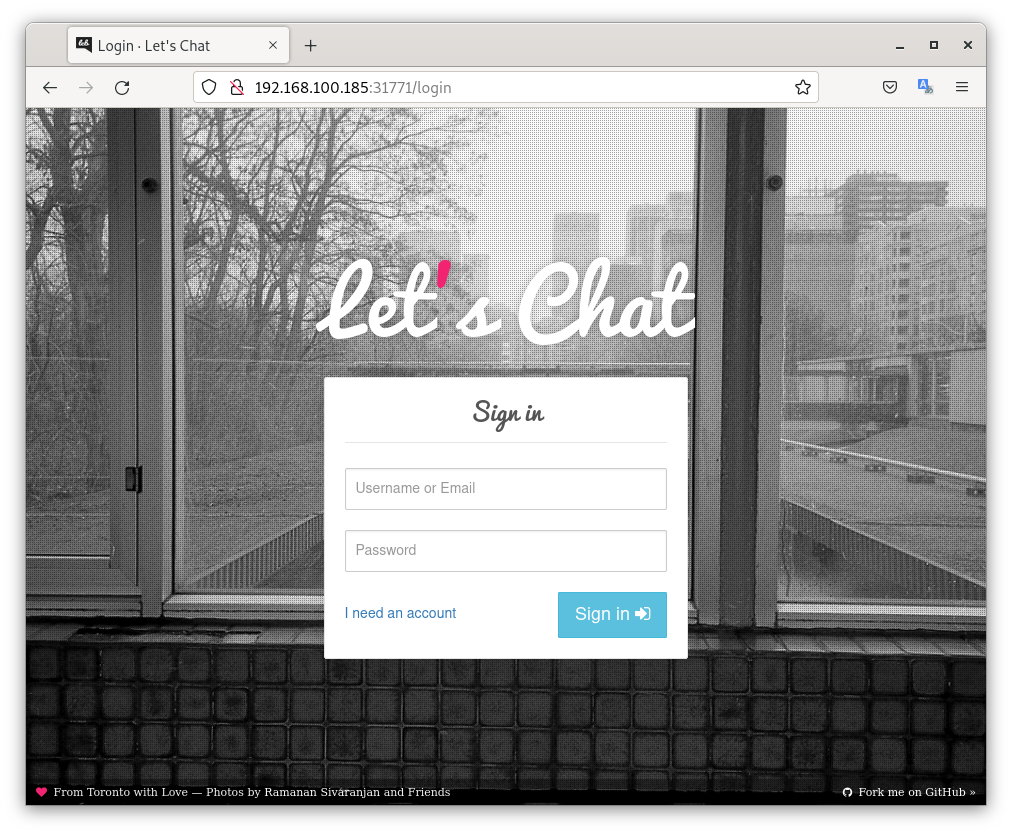

Nuestra aplicación LetsChat está desplegada en el cluster de Kubernetes, pero no podemos acceder a ella desde el exterior.

Para poder acceder a ella desde el exterior, vamos a crear un Ingress.

Creamos el fichero de Ingress para LetsChat.

    apiVersion: networking.k8s.io/v1
    kind: Ingress
    metadata:
    name: ingress-letschat
    spec:
    rules:
    - host: www.chat-mariajesus.org
        http:
        paths:
        - path: /
            pathType: Prefix
            backend:
            service:
                name: letschat
                port:
                number: 8080

Levantamos el Ingress.

    kubectl create -f letschat-ingress.yaml

Comprobamos que se ha creado correctamente.

    kubectl get all

Agregamos la siguiente línea al fichero /etc/hosts.

    192.168.100.185 www.chat-mariajesus.org

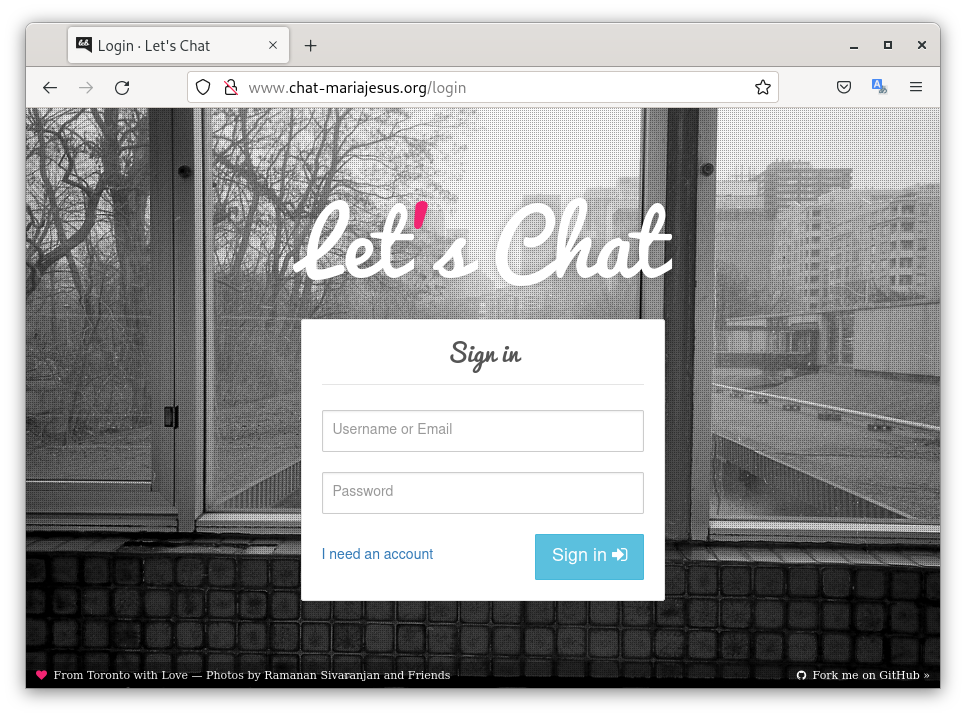

Comprobamos que podemos acceder a la aplicación LetsChat desde el exterior.
